UPS电源选用、功能、原理
UPS电源,UPS工作诠释
UPS电源工作状态是利用电池化学能作为后备能量，在市电断电等电网故障时，不间断地为用户设备提供（交流）电能的一种能量转换装置。

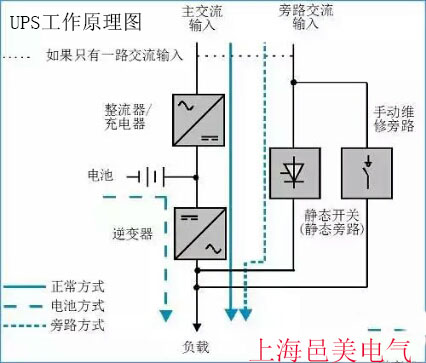

UPS工作原理图

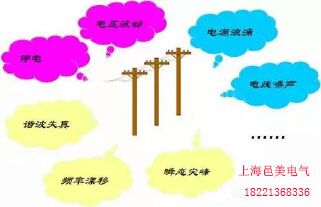

为什么用UPS？
UPS的四大功能
1、不停电功能，解决电网停电问题；
2、交流稳压功能，解决网压剧烈波动问题；
3、净化功能，解决电网与电源污染问题；
4、管理功能，解决交流动力维护问题；
UPS的主要功能
实现电网与用电器之间的隔离；实现两路电源的不间断切换；提供高质量电源；电压变换和频率变换功能；停电后提供后备时间。
UPS的种类
按工作原理不同，UPS分为：离线式（后备式UPS、互动式UPS）在线式UPS按供电体系不同，UPS分为：单进单出UPS、三进单出UPS、三进三出UPS。按输出功率不同，UPS分为：微型 < 6kVA小型 6-20kVA中型 20-100KVA大型 >100kVA按电池位置不同，UPS分为：电池内置式UPS（标准机型）电池外置式UPS（长延时机型）按多机运行方式不同，UPS分为：串联热备份UPS（用于中小功率机器）交替串联热备份UPS（中小UPS)直接并联UPS (用于中大功率）按变压器特点不同，UPS分为：高频UPS（高频机）、工频UPS（工频机）按输出波形不同，UPS分为：方波输出UPS、阶梯波（准正弦波）UPS、正弦波输出UPS。
UPS系统结构及原理监控平台也是UPS的重要组成部分之一。
UPS的基本原理
后备式UPS运行原理
有市电时，市电通过开关后直接供给负载，逆变器不工作；另外，市电通过充电器给电池充电。停电后，启动逆变器，把电池储存的能量通过逆变器和开关供给负载。功率等级0.25-2KVA左右。
互动式UPS运行原理
在线互动UPS与后备式比，主要区别在于：逆变器与充电器合二为一；输出通过变压器的抽头跳变，实现分段稳压。功率等级0.7-20KVA左右。
在线式UPS运行原理
不管电网电压是否正常，负载所用的交流电压都要经过逆变电路，即逆变电路始终处于工作状态。功率等级0.7-1500KVA左右。
Delta变换UPS运行原理
Delta变换器和补偿变压器实现稳压功能，主变换器是双向变换器。不能稳定频率。功率等级10-480KVA左右。
UPS供电系统
一个完备的UPS供电系统，是由前端配电（市电，发电机，配电柜），UPS主机、电池、后端配电组成，附加后台监控或网络监控软/硬件等单元。
UPS监控系统组成
UPS网络监控系统＝智能UPS＋网络＋监控软件
网络监控软件含以下三部分：
SNMP卡
监控台软件
安全关机程序
UPS监控组网
